+86-19833895373

По сравнению с обычной стеклопластиковой арматурой, стеклопластиковая арматура с пескоструйной обработкой поверхности демонстрирует значительно улучшенные характеристики механического зацепления.

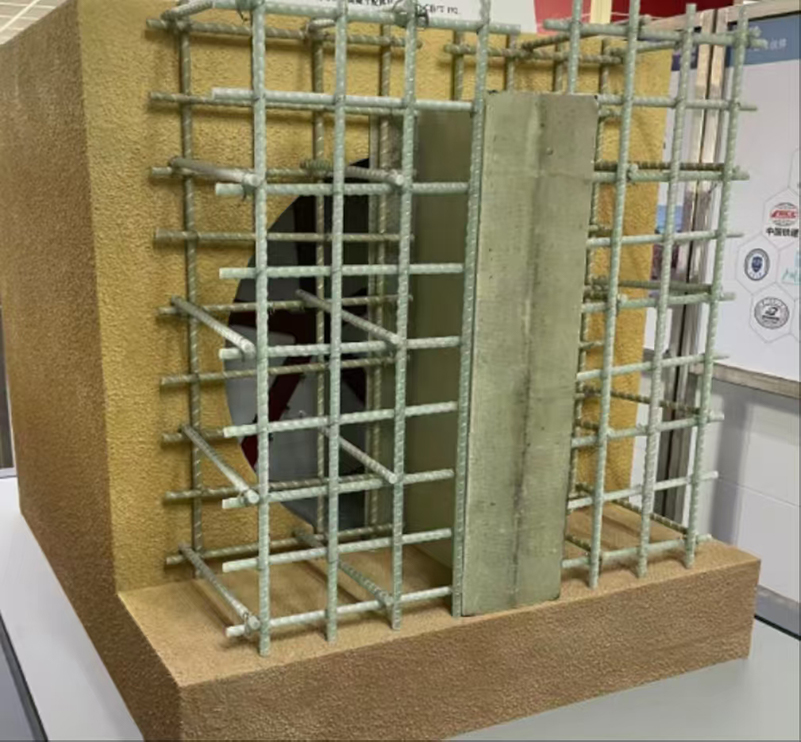

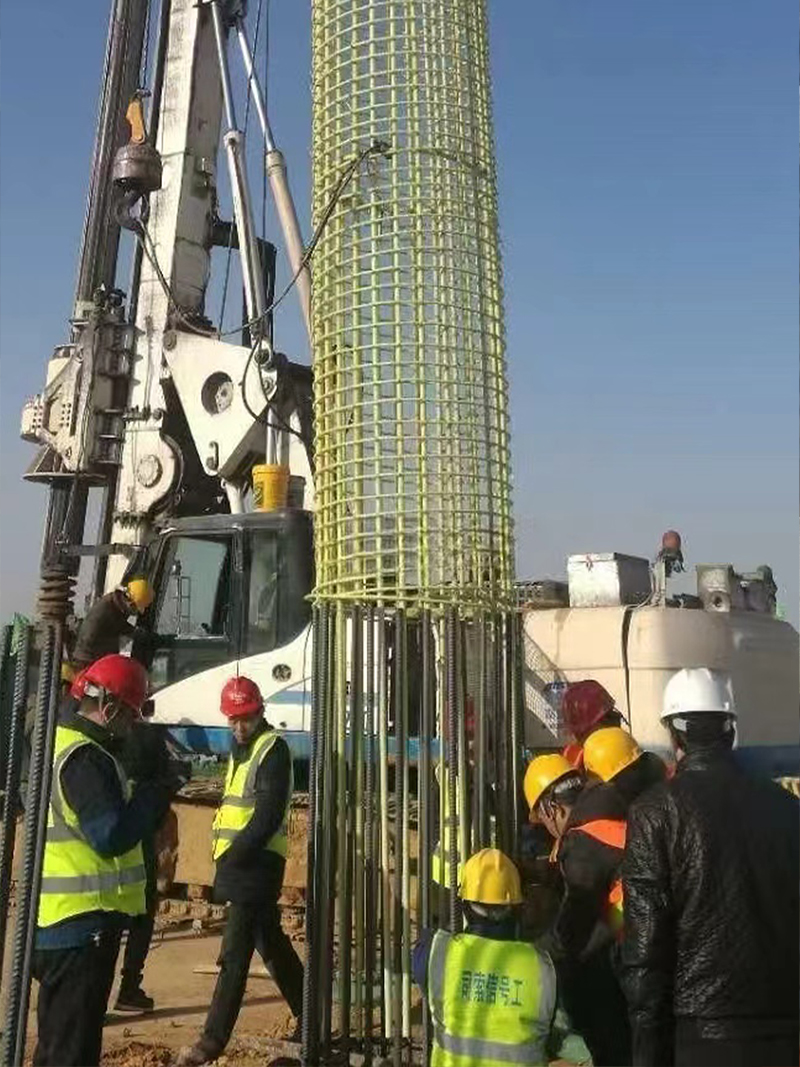

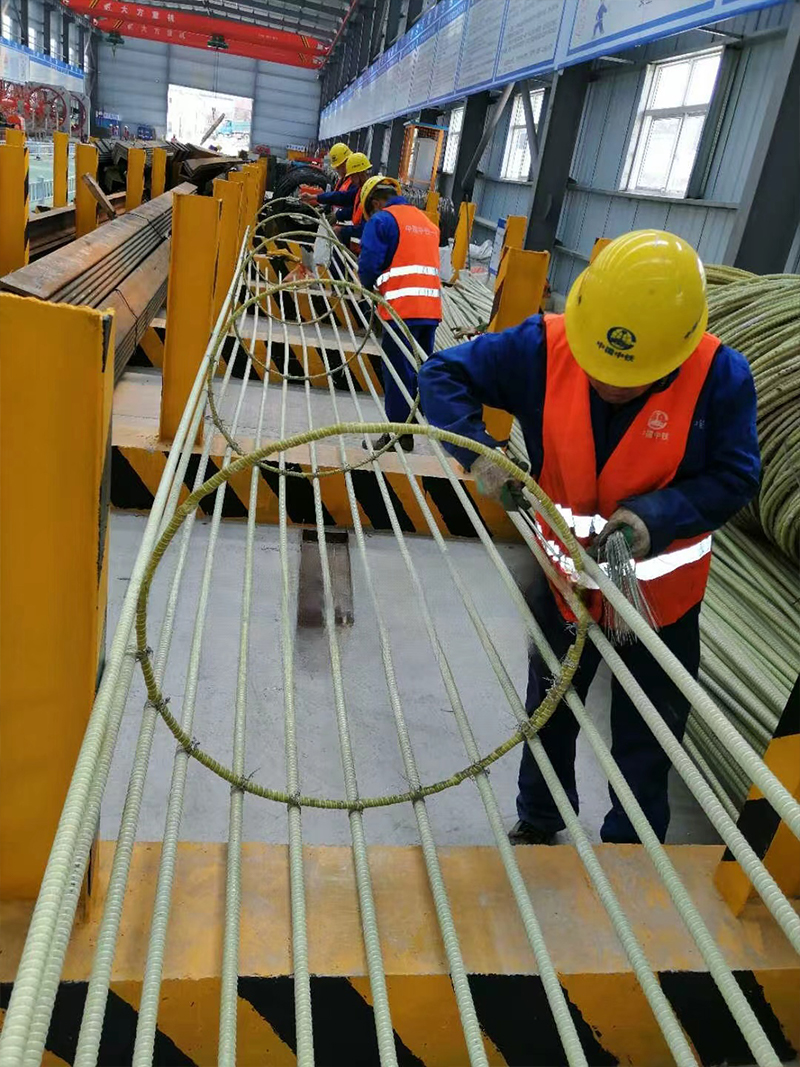

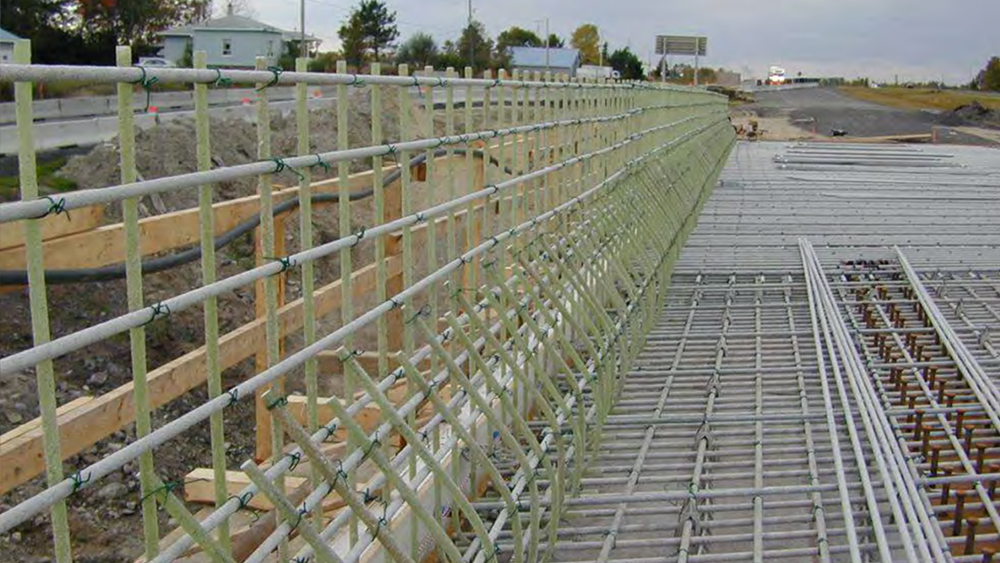

По сравнению с обычной стеклопластиковой арматурой, стеклопластиковая арматура с пескоструйной обработкой поверхности демонстрирует значительно улучшенные характеристики механического зацепления. Пескоструйная обработка формирует на поверхности стеклопластиковой арматуры контролируемый микрорельеф с чередованием выступов и впадин (шероховатость приблизительно Ra=50–100 мкм), что позволяет цементному раствору проникать в образовавшийся рельеф и создавать прочное механическое зацепление. При этом гладкий контакт преобразуется в плотное замковое соединение, и такой физический замок значительно увеличивает силу трения на границе раздела. Многочисленные испытания на вытягивание показывают, что по сравнению с гладкой арматурой пескоструйная обработка позволяет повысить прочность сцепления на 20%–30%, причём эффект усиливается при совместном применении с ультравысококачественным бетоном (UHPC). Прочное сцепление является основой безопасности бетонных конструкций, обеспечивая эффективную передачу напряжений, значительно повышая сопротивление скольжению и вытягиванию и гарантируя надёжность анкеровки. Данная обработка особенно подходит для таких сред с высокой коррозионной активностью, как морские платформы, при этом пескоструйной обработке могут подвергаться практически все типы и размеры стеклопластиковой арматуры.

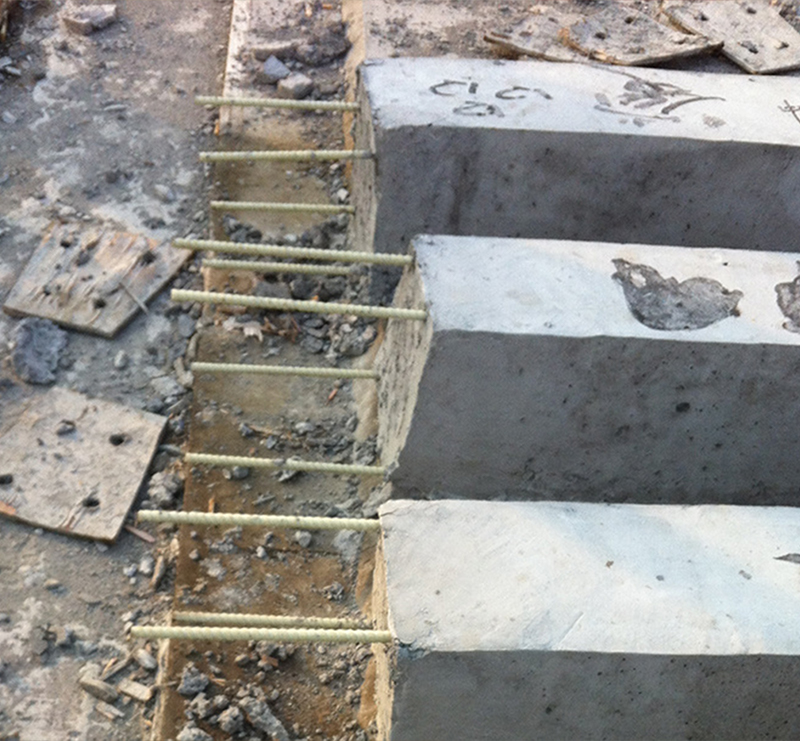

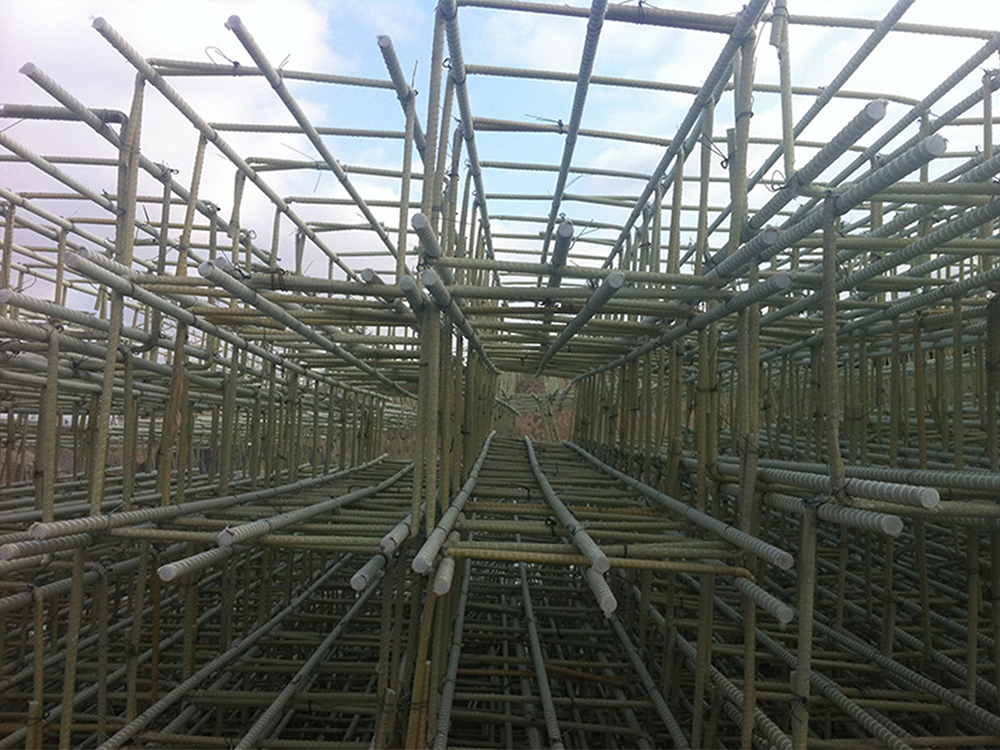

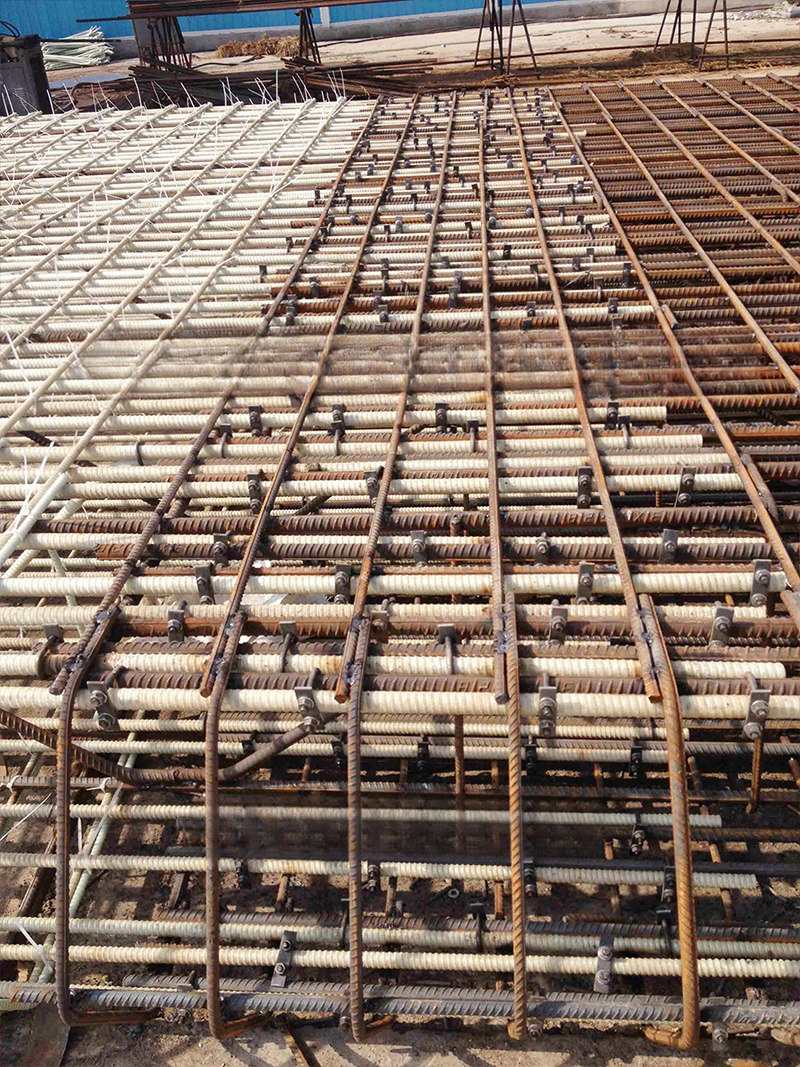

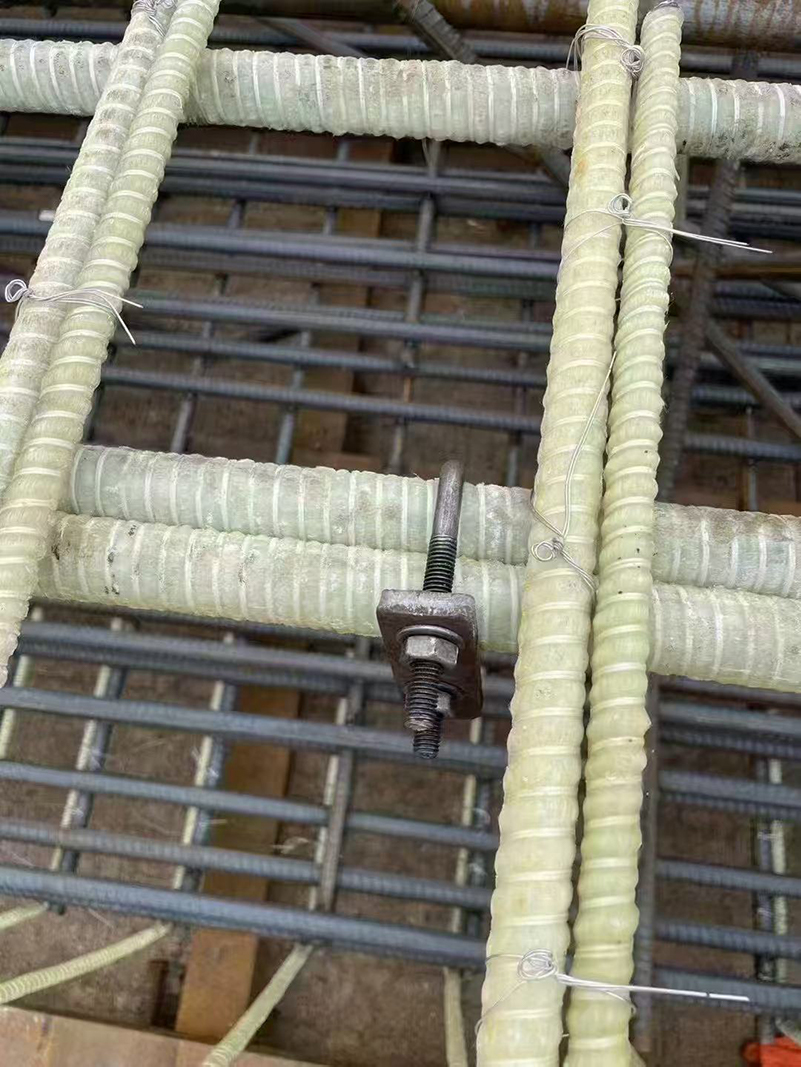

Таблица теоретического веса стеклопластиковых армирующих материалов
| Диаметр | Вес одного погонного метра | Количество метров на тонну | Предел прочности при растяжении (МПа) | Прочность при сдвиге (МПа) | Предельная деформация | Модуль упругости (ГПа) |
| Φ6 | 0,065 кг/м | 15385 м | ≥650 | ≥110 | ≥1,2 | ≥40 |
| Φ8 | 0,105 кг/м | 9525 м | ≥650 | ≥110 | ≥1,2 | ≥40 |
| Φ10 | 0,165 кг/м | 6060 м | ≥650 | ≥110 | ≥1,2 | ≥40 |
| Φ12 | 0,24 кг/м | 4167 м | ≥650 | ≥110 | ≥1,2 | ≥40 |
| Φ14 | 0,28 кг/м | 3572 м | ≥650 | ≥110 | ≥1,2 | ≥40 |
| Φ16 | 0,37 кг/м | 2702 м | ≥600 | ≥110 | ≥1,2 | ≥40 |
| Φ18 | 0,46 кг/м | 2173 м | ≥600 | ≥110 | ≥1,2 | ≥40 |
| Φ20 | 0,56 кг/м | 1786 м | ≥600 | ≥110 | ≥1,2 | ≥40 |
| Φ22 | 0,70 кг/м | 1429 м | ≥600 | ≥110 | ≥1,2 | ≥40 |
| Φ25 | 0,95 кг/м | 1053 м | ≥600 | ≥110 | ≥1,2 | ≥40 |
| Φ28 | 1,22 кг/м | 820 м | ≥600 | ≥110 | ≥1,2 | ≥40 |
| Φ30 | 1,35 кг/м | 740 м | ≥600 | ≥110 | ≥1,2 | ≥40 |
| Φ32 | 1,51 кг/м | 663 м | ≥600 | ≥110 | ≥1,2 | ≥40 |
| Φ36 | 2,04 кг/м | 490 м | ≥600 | ≥110 | ≥1,2 | ≥40 |
| Φ38 | 2,36 кг/м | 424 м | ≥600 | ≥110 | ≥1,2 | ≥40 |
Применяемый стандарт: GB/T 26743-2011 «Композитные материалы, армированные волокном, для строительных конструкций»
Перечень параметров испытаний стальной арматуры
| Стальная арматура | Испытание на растяжение | Испытание на относительное удлинение | ||||
| Номер образца | Диаметр | Количество | Теоретический вес (кг/м) | Предел текучести (МПа) | Предел прочности при растяжении (МПа) | Относительное удлинение (%) |
| 1 | Φ6 | Класс I Q235 | 0,222 | 235 | 370 | 25 |
| 2 | Φ8 | Класс I Q235 | 0,394 | 235 | 370 | 25 |
| 3 | Φ10 | Класс I Q235 | 0,619 | 235 | 370 | 25 |
| 4 | Φ16 | Класс I Q235 | 1,580 | 235 | 370 | 25 |
| 5 | Φ20 | Класс I Q235 | 2,470 | 235 | 370 | 25 |
| 6 | Φ32 | Класс I Q235 | 6,310 | 235 | 370 | 25 |
| 7 | Φ12 | HRB335 | 0,888 | 335 | 490 | 16 |
| 8 | Φ14 | HRB335 | 1,209 | 335 | 490 | 16 |
| 9 | Φ16 | HRB335 | 1,580 | 335 | 490 | 16 |
| 10 | Φ18 | HRB335 | 1,980 | 335 | 490 | 16 |
| 11 | Φ20 | HRB335 | 2,470 | 335 | 490 | 16 |
| 12 | Φ22 | HRB335 | 2,980 | 335 | 490 | 16 |
| 13 | Φ25 | HRB335 | 3,850 | 335 | 490 | 16 |
